「データ活用の手引き」

◇データについて 　　マテリアルの情報は残っておりませんので、予めご了承ください。 　　レイヤは、制作時において表面の色で分けてあります。

◇DXFデータ　インポート時の設定について 　　当社では、以下のソフトにおいてインポート時の設定が確認できています。 　　・「STmage」をお使いの方は、こちらをクリックしてください。 　　 　　・「Microstation SE」をお使いの方は、こちらをクリックしてください。 　　 　　・「LIGHTWAVE 3D」をお使いの方は、こちらをクリックしてください。

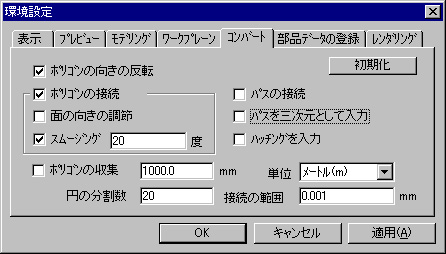

◇「STmage」をお使いの方 　　環境設定を下図のように設定し、ＤＸＦファイルを選択してください。 　　※スムージングの角度は、モデルによって異なります。

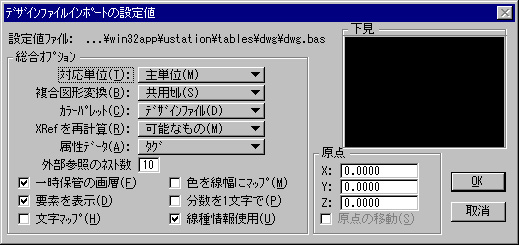

◇「Microstation SE」をお使いの方 ○手順１：「ファイル」−「インポート」−「DWG/DXF」でファイルを選択した後の設定値を、 　　　　　　　下図のように設定してください。 ○手順２：読み込まれる線の色がほとんど黒に近く、画面上に何も見えないので、まず線の色の変更を行います。 　　　　　　 どのビューでも構いませんので、「ビューを最大化」をクリックして、オブジェクト全体が見える状態にしま 　　　　　　 す。 ○手順３：ここで確認のため、一度レンダリングを行います。レンダリングされた画像がかすかに見えると思います。 ○手順４：選択ツールですべてのポリゴンを選択し、「要素属性を変更」と「面法線の向きを反転」を行います。 　　　　　　 ただし　「要素属性を変更」では、線の色のみ変更を行ってください。

◇「LIGHTWAVE 3D」をお使いの方 　　特に設定する項目はありません。 　　「ファイル」−「開く」からファイルを選択してください。
