「データ活用の手引き」 |
◇データについて データは、DXF形式で収録してあります。 そのため、マテリアルの情報は残っておりませんので、予めご了承ください。 レイヤは、制作時において表面の色、材質で分けてあります。 |
◇インポート時の設定について 当社では、以下のソフトにおいてインポート時の設定が確認できています。 ・「STmage」をお使いの方は、こちらをクリックしてください。 ・「Form Z」をお使いの方は、こちらをクリックしてください。 ・「Microstation SE」をお使いの方は、こちらをクリックしてください。 ・「LIGHTWAVE 3D」をお使いの方は、こちらをクリックしてください。 |

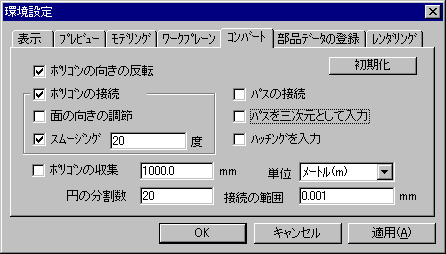

◇「STmage」をお使いの方 環境設定を下図のように設定し、DXFファイルを選択してください。 ※スムージングの角度は、モデルによって異なります。 |

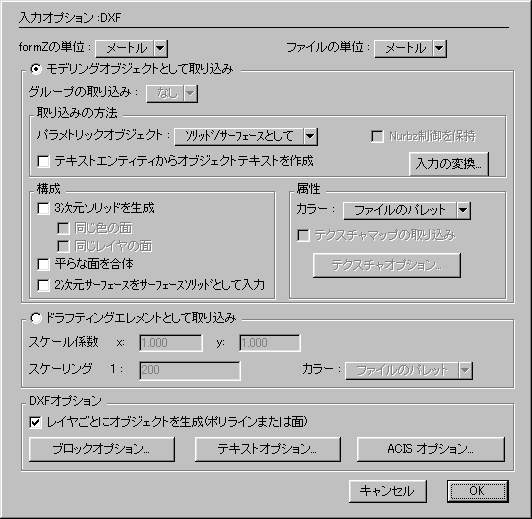

◇「Form Z」をお使いの方 「ファイル」−「開く」でファイルを選択した後の入力オプションを、下図のように設定してください。 |

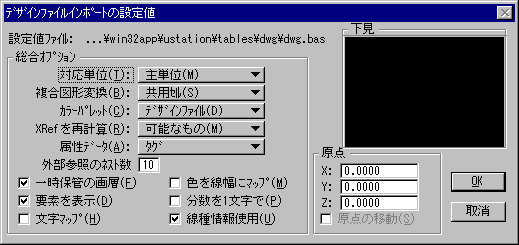

◇「Microstation SE」をお使いの方 ○手順1:「ファイル」−「インポート」−「DWG/DXF」でファイルを選択した後の設定値を、 下図のように設定してください。 ○手順2:読み込まれる線の色がほとんど黒に近く、画面上に何も見えないので、まず線の色の変更を行います。 どのビューでも構いませんので、「ビューを最大化」をクリックして、オブジェクト全体が見える状態にしま す。 ○手順3:ここで確認のため、一度レンダリングを行います。レンダリングされた画像がかすかに見えると思います。 ○手順4:選択ツールですべてのポリゴンを選択し、「要素属性を変更」と「面法線の向きを反転」を行います。 ただし 「要素属性を変更」では、線の色のみ変更を行ってください。 |
◇「LIGHTWAVE 3D」をお使いの方 特に設定する項目はありません。 「ファイル」−「開く」からファイルを選択してください。 |
